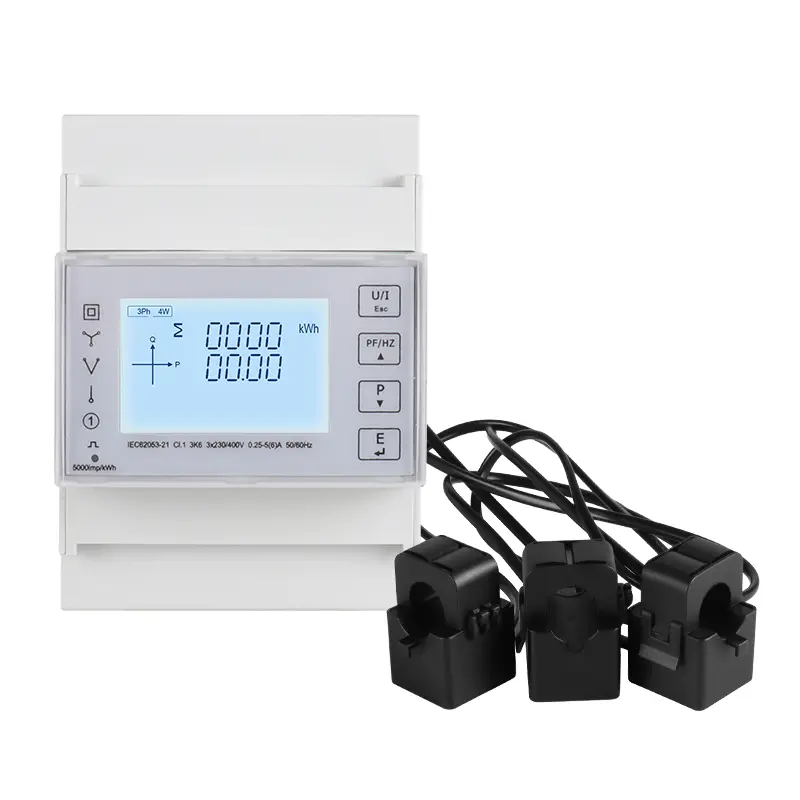

3P 4W High Precision Seasurement Din Rail Energy Smart Meter

Xinkong Electrical - это профессиональный производитель и поставщик Smart Meter и поставщик в Китае 3P 4W. Мы были специализированы на измерении в течение многих лет. Наша продукция имеет хорошее ценовое преимущество и охватывает большую часть рынков Юго-Восточной и Средней Азии. Мы с нетерпением ждем возможности стать вашим долгосрочным партнером в Китае.

Отправить запрос

Описание продукта

3p 4W 4W Высокая точность измерения DIN Rail Energy Smart Meter-это энергетический измеритель инсталляции DIN Rail. параметры, коэффициент мощности и т. д.; Тем временем Они также могут предоставить Измерение параметров множества электрической энергии, таких как двухсторонняя активная энергия, реактивная энергия, ежемесячная и ежедневная статистика потребления электроэнергии. Эта серия продуктов также может поддерживать анализ измерения параметров электроэнергии в среде сетки 1P2W и 3P4W, подходит для мониторинга мощности в области мощности в области мощности в реальном времени, а также в другой среде, в другой среде, в другой среде, в другой среде, в другой среде,-это соображение в других средах, в других средах, в других средах, в других средах, в других средах, в другой среде,-это соображение в другой среде, что находится в другой среде,-это соображение в другой среде, что сообразие,-это соображение в другой среде, что сообразие в другой среде, в другой среде, в других средах.-Вы сообразие.-соображение в другой среде.-Вы сообразие. Длительные характеристики жизни. Эта серия продуктов с интерфейсом связи 485, максимум скорости бод Поддержка 38400BPS, поддержка протоколов связи Modbus RTU. Он может легко реализовать функцию удаленного чтения данных и принять проектирование ЖК-дисплея с крупным экраном и сенсорного чувствительного ключа, который может легко выполнить локальный вид и установить работу параметров варианта. Продукт имеет функцию защиты пароля, которая обеспечивает безопасность данных продукта.

3p 4W Высокий точный измерение DIN Rail Energy Smart Meter предназначен для мониторинга электрической энергии фотоэлектрического инвертора, статистический анализ потребления новых энергетических электроэнергии, потребности в мониторингах электроэнергии и интеллектуальных зданий. Его полная функция связи очень подходит для различных систем управления, SCADA Systems и Системы управления энергией.

Характеристики

Максимальный ток 100adirect Access

DIN RAIL MOUNTING, стандартная ширина 4 модуля.

Многофункциональное измерение параметров, обеспечение напряжения, тока, активной мощности, реактивной мощности, кажущейся мощности, мощности фактор, фазовый угол и т. Д.

Предоставьте различные статистические данные и локальные функции хранения, такие как двусторонняя мощность, спрос и другие статистические данные. Предоставлять ежемесячную статистику потребления электроэнергии за последние 12 месяцев и ежедневная статистика потребления электроэнергии за последние 31 день

Поддержка функции связи RS485, скорость передачи до 38400BPS, поддержка протокола Modbus RTU.

Поддерживает один выходной интерфейс OptoCoupler Pulse, и могут быть установлены выходные параметры.

Время обновления ЖК -дисплея составляет 1 секунду, Руководство по поддержке или автоматическое Прокрутите дисплей (настраиваемый)

Параметры

1 Устройство может измерять и отображать
Мгновенный среднеквадратичный Ценности
Текущий	На фазу, нейтральный
Напряжение	L-L, L-N
Частота	От 45 до 65 Гц
Активная сила	Всего и за фазу
Коэффициент мощности	Всего и за фазу
Энергия Значения (включают: импорт, Экспорт, импорт + экспорт)

Активная энергия	От 0 до 9999999,999 кВтч
Multi -Tariff Active Energy (T1 - T4)	От 0 до 9999999,999 кВтч
2 Устройство может измерить и прочитать связь
Энергия Ценности
Очевидная энергия (всего)	От 0 до 99999999999 дрожжи
Реактивное многотариф Энергия (T1 - T4)	От 0 до 9999999,999 Kvarh, включают в себя: импорт, экспорт, импорт+экспорт
Ежемесячное потребление электроэнергии за последние 12 месяцев	Общая активная энергия Диапазон: от 0 до 9999999,999 кВтч
Ежедневное потребление энергии за последние 31 день	Общая активная энергия Диапазон: от 0 до 9999999,999 кВтч
3 Устройство может установить
Коммуникационный класс	Адрес Modbus, скорость бода, бит паритета, стоп -бит
Класс конфигурации системы	Пароль пользователя (HMI), тип системы питания
Импульсный выходной класс	Тип выхода импульса, выходной ширина, скорость выходного пульса
Временный класс	Автоматическое время отображения прокрутки, подсветка время, системное время (RTC), тариф время

Спецификация

Электрический Характеристики
Тип измерения		RMS, включая гармоники в системе переменного тока, поддержка 1P2W, 3P3W, 3P4W
Точность измерения	Напряжение, ток	Класс 0,5, согласно IEC 61557-12
	Активная сила	Класс 1 / 0,5, согласно IEC 61557-12
	Реактивная сила	Класс 2, согласно IEC 61557-12
	Очевидная сила	Класс 1, согласно IEC 61557-12
	Активная энергия	Класс 1 / 0,5S, согласно IEC 62053-22, IEC 61557-12
	Реактивная энергия	Класс 2, согласно IEC 62053-23, IEC 61557-12
	Коэффициент мощности	Класс 1, согласно IEC 61557-12
	Частота	Класс 0,2, согласно IEC 61557-12
	Гармоническое искажение	Класс 2, согласно IEC 61557-12
Скорость обновления данных		1 секунда. Необязательно 100 мс
Входное напряжение	Flotage Spleen (один)	230 В переменного тока (L-N) / 400 Вак (L-L)
	Прямое соединение	Измеренный диапазон: от 85 до 275 В переменного тока (L-N), 85 ~ 480 В переменного тока (L-L)
	Частотный диапазон	От 45 до 65 Гц
	Перегрузка емкости	2*un для 1 секунды
Входной товар	Измеренный диапазон	От 0,005 до 100 а, базовый ток (IB) - 10А
Входной товар	Перегрузка емкости	30*IMAX для 0,01 секунды
Импульсный выход	Тип интерфейса	Open Collector Optocoupler
	Постоянная пульс	400 / 100/10/1 IMP / кВтч (Kvarh) (настраивается)
	Ширина пульса	60/100/200 мг.
	Пульс выходной тип	Импорт/экспорт/общая активная энергия, Импорт/Экспорт/Общая реактивная энергия (Настраивается)
	Сорт	Класс А, согласно МЭК 62053-31
	Входное напряжение	5 ~ 27 VDC
Индикатор пульса на панели		Импульсная постоянная составляет 400 раз/кВтч
Точность часов в реальном времени		0,5 с/д

Механический Характеристики
Степень защиты IP (IEC 60529)	Разработано для переднего дисплея IP51, корпус IP30 -метра
Размеры (W X H X D)	99 x 71 x 65 мм
Монтажная позиция	DIN RAIL MOUNTING
Материал метра	UL 94 V-0
Относящийся к окружающей среде Характеристики
Рабочая температура	-25 до+55 ℃
Температура хранения	-40 до+80 ℃
Влажность	<90%, не конденсирование
Степень загрязнения	2
Высота	До 2000 м
Вибрация	10 Гц до 150 Гц, МЭК 60068-2-6
Электромагнитный Характеристики
Электростатический разряд	Уровень 4, согласно IEC 61000-4-2 (1)
Иммунитет к излучаемым полям	Уровень 3, согласно IEC 61000-4-3 (1)
Иммунитет к электрическим быстрым переходным процессам	Уровень 4, согласно IEC 61000-4-4 (1)
Иммунитет к скачкам	Уровень 4, согласно IEC 61000-4-5 (1)
Иммунитет к проведенным нарушениям	Уровень 3, согласно IEC 61000-4-6 (1)
Иммунитет к магнитным полям	IEC 61000-4-8 (1)
Иммунитет к провалу напряжения	IEC 61000-4-11 (1)
Излучаемые выбросы	Класс B, согласно EN55011
Проводили выбросы	Класс B, согласно EN55011
Гармоники	IEC 61000-3-2 (1)
(1): Экспериментальный тест проводится в соответствии с требованиями продуктов промышленного уровня в IEC61326-1
Безопасность
Категория измерения	Cat III, согласно IEC 61010-1
Категория перенапряжения	Cat III, согласно IEC 61010-1
Изоляция	Тест напряжения переменного тока: 4 кВ в течение 1 минуты
Изоляция	Импульсное испытание напряжения: 6 кВ - 1,2/50 мкс. Форма волны
Защитный класс	II, согласно IEC61010-1
Коммуникации
Интерфейсы стандартные и протоколы	2-проводная rs485, modbus rtu
Ставка BUAD	От 1200 до 38400 бит / с, по умолчанию 9600 б.п.
Паритет бит	Нет, даже странно, дефолт нет
Остановиться	1 или 2, по умолчанию 1
Время ответа	<100 мс
Режим передачи	полудуплекс
Расстояние передачи	До 1000 м
Максимум Автобусная загрузка	64 шт

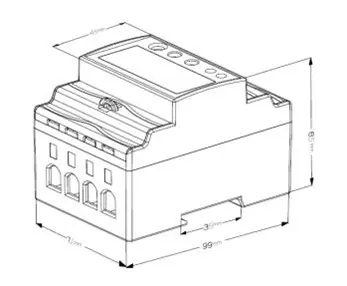

Установки размеры
