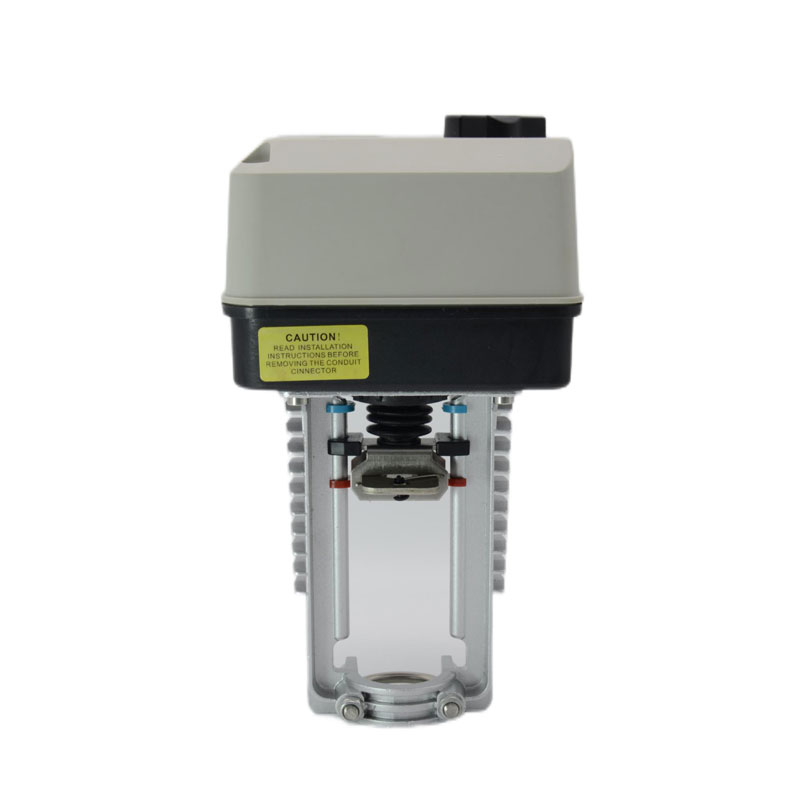

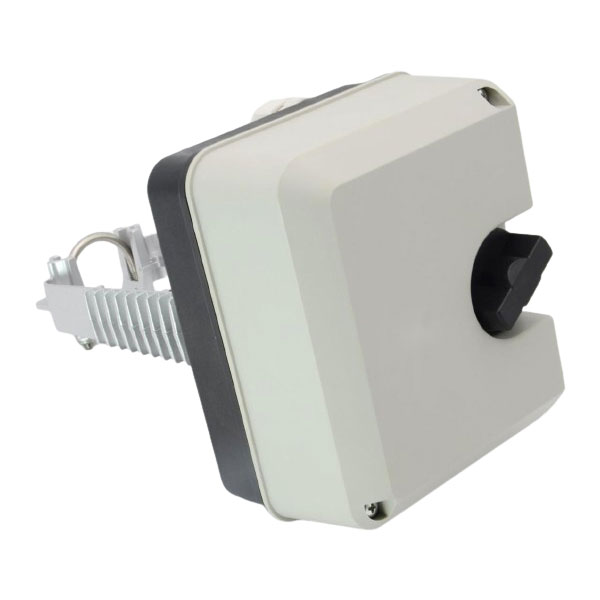

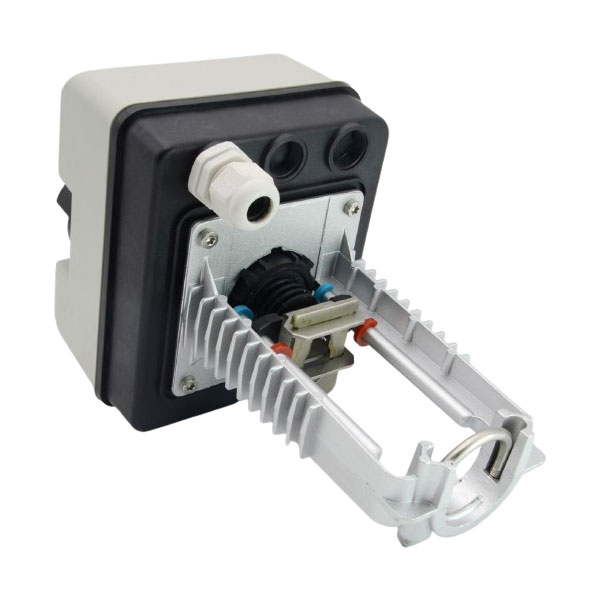

Электрический привод серии A8088

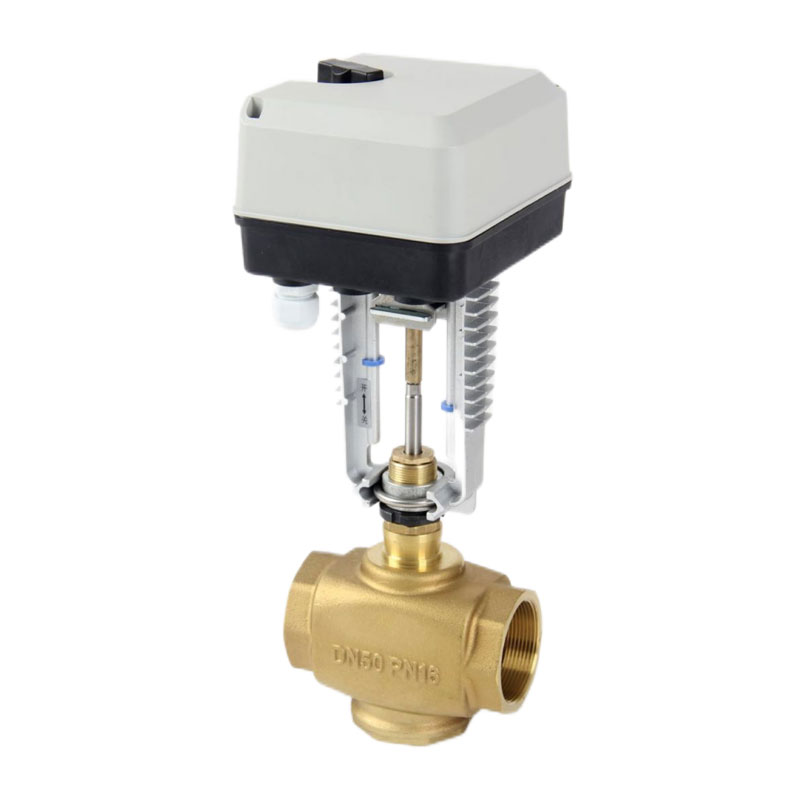

Привод A8088 имеет два типа значения переключения (31). и аналоговое значение (32), которые соответствуют DN40/ Регулирующий клапан DN50/DN65. Широко используется в воздухе. кондиционирование, охлаждение, отопление и строительство установка простой и быстрый автоматический контроль системы, которые могут точно регулировать среду движение в системе для достижения цели контроль температуры, давления и энергосбережение

Отправить запрос

Описание продукта

Особенности продукта

◆ Шатун не требуется, простая и быстрая установка.

◆ Низкое энергопотребление, не требует обслуживания.

◆ Безопасное положение опционально (при отсутствии управляющего сигнала)

◆ Входной сигнал DC0 (2) ~ 10 В (аналоговый)

◆ Сигнал обратной связи DC2 ~ 10 В (аналоговый)

◆ Ограничение конечной точки и ручной переключатель.

◆ Антикоррозийная конструкция.

◆ Точное позиционирование клапана

◆ Функция адаптации хода (аналоговая)

Технические параметры

Электрические характеристики	24 В переменного тока, 50/60 Гц	Используемые материалы	Шестерни: ПОМ, нейлон.
Приводная тяга	800 Ньютонов		Нижняя пластина редуктора: оцинкованная сталь.
власть	Максимум 12 ВА (при 24 В переменного тока)		Кронштейн: литой алюминиевый сплав
Эффективный маршрут	20/40 мм		Корпус: огнестойкий инженерный АБС-пластик.
время путешествий	При частоте 50 Гц — 114 с. При частоте 60 Гц — 95 с.	Предел температуры	Температура окружающей среды: -10 ~ 50 ° C Температура хранения: -40〜50°C.
Выходное сопротивление	1кк	влажность	1% ~ 95% относительной влажности без конденсации
Уровень защиты	IP54	Температура жидкости	<150 ℃
масса	2,4 кг	Характеристики кузова	Ду40/Ду50/Ду65 (регулирующий клапан)

Схема подключения

Установка продукта

1. Вставьте привод в верхнюю часть корпуса клапана, Используйте шестигранный ключ на 4 мм, чтобы затянуть установочный винт.
(Примечание: сначала закрепите правый винт)

2. Нажмите на фиксированный зажим со стороны пружины, чтобы он оставался нажатым; Поднимите крышку штока и установите головку крышки штока в фиксированное зажим паз

3. Ослабьте фиксирующий зажим крышки штока, затем затяните крышку штока; Убедитесь, что фиксированный зажим зажимает крышку штока.

4. Отвинтите поворотную кнопку ручного управления, а затем ослабьте ее. винт корпуса привода,Откройте бухту

Эксплуатация продукта

Привод приводится в движение реверсивным синхронным двигателем с перемещением штока клапана вверх или вниз. Когда клапан может быть полностью открыт или закрыт, на приводе будет создана сила реакции, микропереключатель внутри привода сработает. обесточится, и драйвер перестанет работать. Постоянно останавливайтесь в любой точке, когда нет сигнала. Сигнал, посылаемый инкрементным контроллером привода, может заставить двигатель вращаться по часовой стрелке или по часовой стрелке. против часовой

Размер модели

Меры предосторожности

◆При ремонте привода необходимо отключить электропитание во избежание повреждения деталей машины или Избегайте утечки электрического тока, которая может привести к травмам.

◆ Когда питание подключено, не пытайтесь подсоединить или отсоединить провод.

◆ Водитель должен быть защищен во избежание утечки воды и повреждения внутренних частей и двигателей.

◆ Водитель не должен быть накрыт теплоизоляционным материалом.
