Однофазный интеллектуальный счетчик подготовки

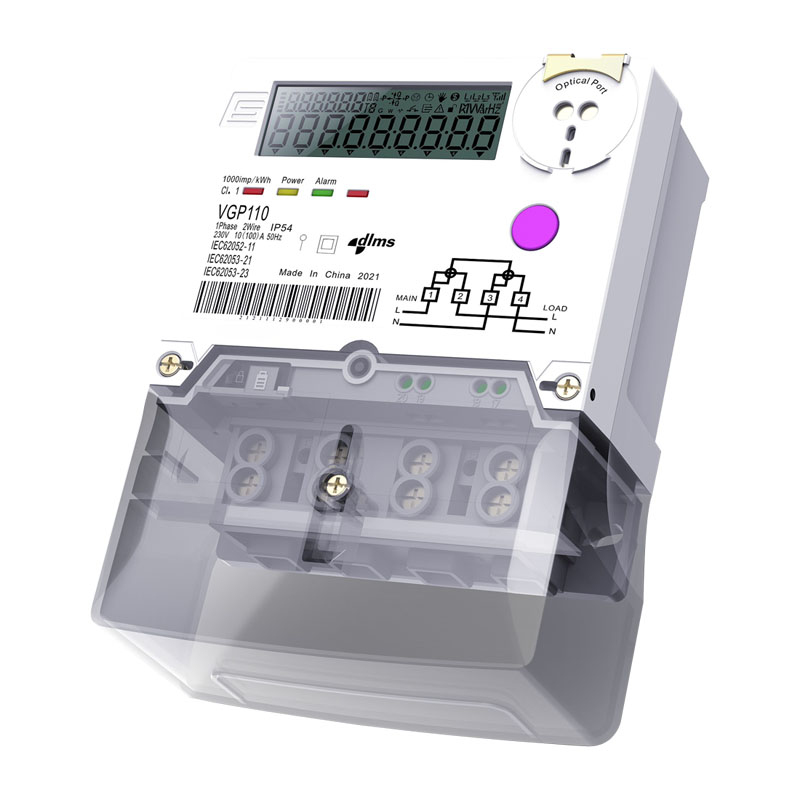

Однофазный интеллектуальный счетчик Xinkong. ЭТО Разработано для бытовых потребителей. Обеспечивает прочную основу для ваших инициатив в области интеллектуальных сетей.

Отправить запрос

Описание продукта

Приложение

Многофункциональный интеллектуальный счетчик электроэнергии для использования в однофазной, двухпроводной сети.

Позволяет напрямую измерять активную и пассивную энергию и параметры трех сетей.

Предназначен для получателей всех тарифных групп.

Разработан для работы со всеми интеллектуальными системами.

Особенности функциональности

1.Измерение

Соединение 1P2W или 1P3W, прямое подключение.

2. Сегментированный ЖК-дисплей

Размер области дисплея: 67 мм х 21 мм

Размер цифр дисплея: 5,1 мм x 10 мм. Большой 8-сегментный дисплей. Настраиваемый автоматический и ручной список отображения. Дисплей читаемый без основного питания. Подсветка для увеличения способности чтения в условиях низкой освещенности (опционально).

3. Чтение без параметров питания

Встроенная литиевая батарея (опционально)

Дополнительный суперконденсатор (опционально)

4. Платежные данные

12 месяцев (дата и время, энергия, максимальная потребность, совокупная максимальная потребность).

5. Часы и календарь

Точность (дневное отклонение): 0,5 с (@ 23 ° C)

Время резервного копирования 10 лет без питания (литиевая батарея)

Тип календаря настраивается: ММДДГГ, ДДММГГ, ГГММДД.

6.Загрузить профиль

Хранение более 90 дней (3 канала, 15-минутные интервалы)

Время хранения/Состояние/Энергия/Потребность/Мгновенное среднее/Минимальное/Максимальное значения для промежуточной продолжительности…

Программируемые интервалы.

7.События, обнаружение несанкционированного доступа и сигналы тревоги.

Регистрация всех событий с отметками времени и словом состояния.

Усовершенствованное обнаружение несанкционированного доступа при открытой крышке, открытой крышке разъемов, сильном магнитном поле

Байпас, обратный ток, повышенное напряжение, пониженное напряжение...

8.Коммуникации

Оптический порт (опция), многоточечный RS-485 (опция)

Связь с удаленной системой с помощью встроенного модуля ПЛК или одного из сменных модулей связи. Стандарт: IEC 62056-21, DLMS/COSEM, STS.

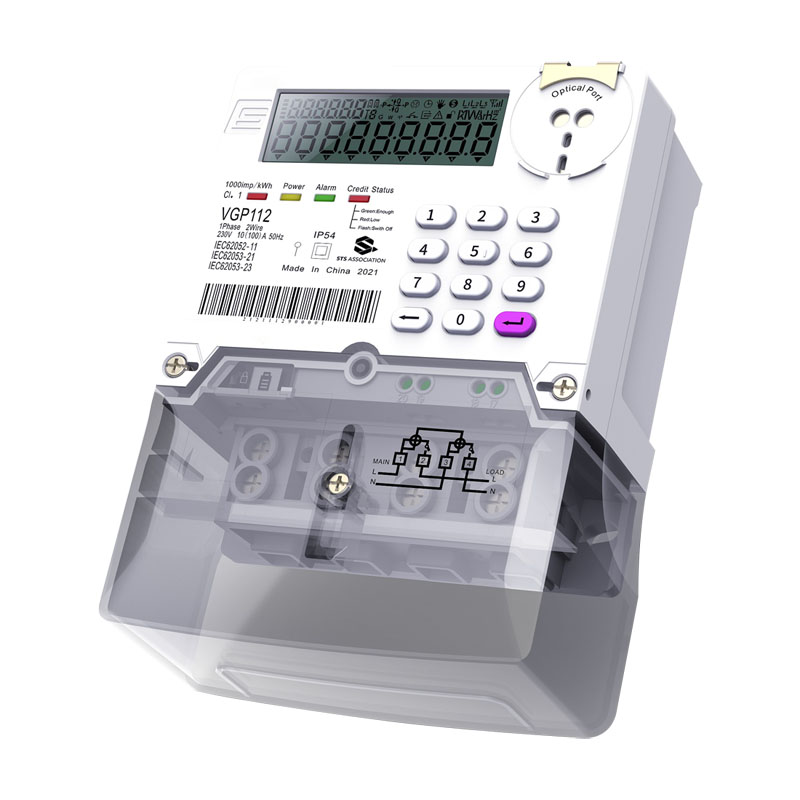

Локальная клавиатура (опция)

9.Безопасность

Безопасная связь с протоколом DLMS/COSEM, включая авторизацию и шифрование. До 4 независимых уровней безопасности, управление доступом к данным для всех портов.

Технический параметр

Номинальное напряжение	1P2W120В/240В 1P3W L1-N — 120 В, L2-N — 120 В, L1-L2 — 240 В. Диапазон рабочего напряжения 80%...120%Un
Номинальный (макс.) ток	5(40)А,5(60)А,5(80)А,5(100)А
Номинальная частота	50 Гц или 60 Гц, +5%
Пусковой ток	0,4%Ib для активного 0,5% Ib для реактивного (опционально)
Точность	МЭК Класс 1/2
Постоянная счетчика	1000 имп/кВтч 1000 имп/кварч(опционально)
Коммуникационные порты	Оптический порт (опционально) Многоточечный RS-485 (опционально)
RWP и резервное копирование времени	Суперконденсатор (опционально Встроенный аккумулятор (опционально)
Функциональная кнопка	Дисплей (опционально) Клавиатура (опционально)
Электронные выходы	RS485 винты
Относящийся к окружающей среде	Рабочий диапазон: от -25°C до +60°C Предельный диапазон: от -40°C до +75°C. Диапазон хранения: от -40 ℃ до + 80 ° C Относительная влажность: до 95% без конденсации в течение 30 дней. Защита от проникновения: IP54 (внутри двери)
Потребляемая мощность	Цепь напряжения (активная) ≤ 2 Вт Цепь напряжения (кажущаяся) ≤10 ВА Цепь тока ≤4ВА
Прочность изоляции ЭМС	Испытание переменного напряжения 4,4 кВ Испытание импульсным напряжением 8 кВ Электростатические разряды(Контактные разряды) 8кВ Электростатические разряды(Воздушные разряды) 15кВ Тест на устойчивость к перенапряжению 6кВ Быстрый переходный пакетный тест 4,4 кВ Электромагнитные радиочастотные поля (от 80 до 2000 МГц) 10 В/м (с током), 30 В/м (без тока)
Изоляционная защита	Класс II
Уплотнение	Винт Ультразвуковая сварка
Масса	Около 0,92 кг
Размер (В x Ш x Г)	Короткая клеммная крышка 126 мм х 110 мм х 51 мм
