Анализирование остаточного тока утечки переменного тока/ постоянного тока.

Xinkong - это профессиональный производитель мониторинга и поставщика остаточного мониторинга и поставщика остаточного мониторинга и поставщика. Подразделение остаточного тока утечки с утечки AC/ DC может соответствовать многим приложениям, если вы заинтересованы в наших качественных услугах, вы можете проконсультироваться с нами сейчас, и мы кратко вернемся к вам. Важной функцией безопасности этих устройств является мониторинг тока утечки всей системы от модулей питания против Земли. Дефектная система может стать опасной для людей или вызвать пожары. Прежде чем это зайти до сих пор, модули мощности должны быть отключены от сетки. Ток утечки содержит компоненты постоянного тока и переменного тока. Следовательно, необходим подразделение мониторинга AC/DC.

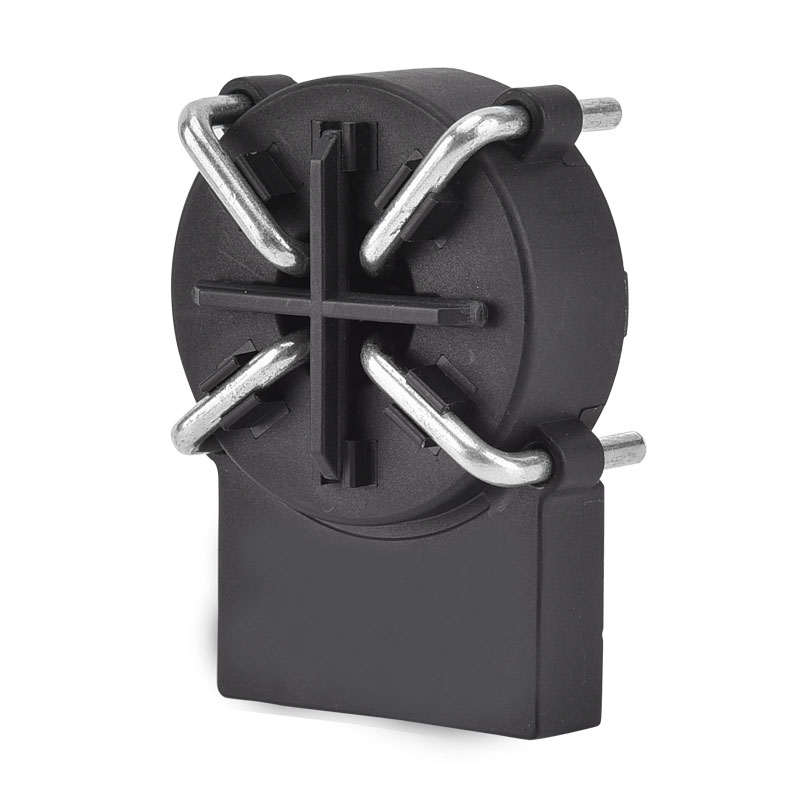

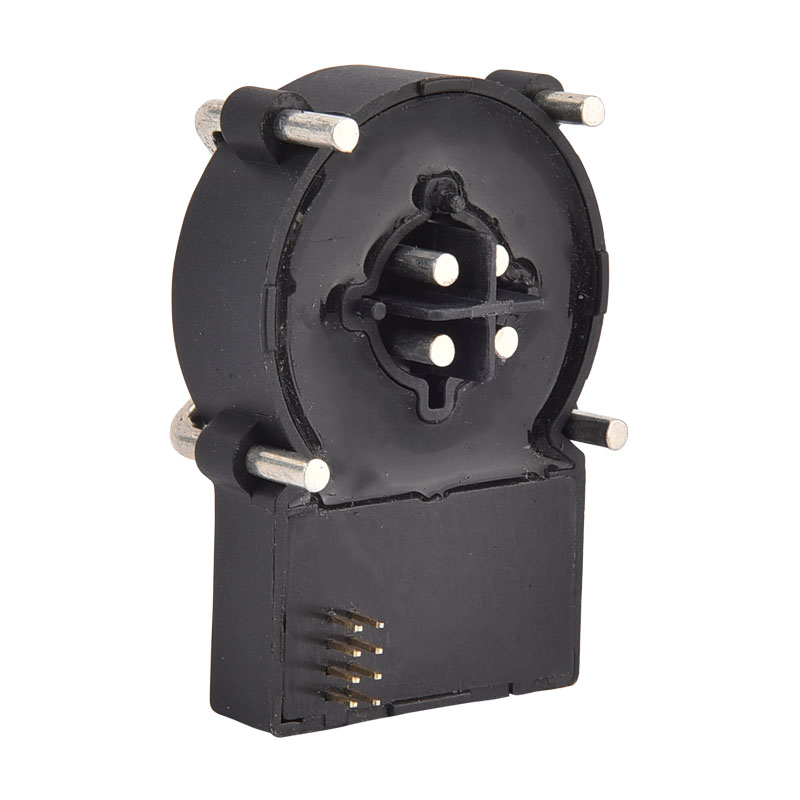

Модель:XKCA-01-MD

Отправить запрос

Описание продукта

Xinkong-это производитель и поставщики мониторинга и поставщика остаточного мониторинга и поставщика остаточного мониторинга утечки утечки. Wenzhou Xinkong Import & Export Co., Ltd. - это инновационное предприятие, интегрирующее научные исследования, производство и продажи. Сеть продаж компании охватывает многие страны и регионы, такие как Европа и Юго -Восточная Азия, и ее качество продукта и услуги хорошо воспринимаются клиентами. Вы можете быть уверены, что у нас есть единица мониторинга остаточного тока утечки утечки переменного тока/ постоянного тока у нас.

Модуль обнаружения остаточного тока серии XKCA широко применим, особенно на общественных зарядных станциях для электромобилей, электрических мотоциклов, электрических велосипедов, платы за зарядку и управления энергетикой. Он предлагает простое использование и легкую установку.

Функции

■ Одиночная подача +5 В
■ Двойной цифровой вывод открытого дрэна, 20MAAC/6 MADC Индикация поездки
■ 3-фазные первичные проводники на модуле (тип. 32a, макс. 40a)
■ Выход SWM для индикации значения остаточного тока постоянного тока (0 ~ 30 мА)
■ Вывод ошибок для индикации неисправности системы
■ установлен на плате печатной платы
■ Функция самопротестирования

Приложения

■ Обнаружение разломов земли

■ Станция зарядки электромобилей

■ Обнаружение тока утечки преобразователя

Стандартный

■ Применимо для требований остаточного тока IEC 62752

■ Применимо для требований остаточного тока IEC 62955 для RDC-PD

■ Применимо для требований остаточного тока UL2231

■ Компоненты, разработанные полным заполнением Rohs/

ПРОДУКЦИЯ АКАПАНСА

Типичная схема применения:

Определение штифта:

Пин-нет	Название вывода	Функция
1	Ошибка	■ Выходной штифт с открытым корпусом для указания условия неисправности системы ■ Когда нет ошибки системы, этот вывод будет проводиться в GND ■ Когда произойдет неисправность системы, этот вывод будет высоким импедансом
2	Тестирование	■ Когда этот вывод был проведен до 0 В. ■ После завершения калибровки система внутренне генерирует моделируемый остаточный ток, чтобы проверить, может ли модуль сделать правильный ответ. Во время этой процедуры X20-Out & x6-Out будут обращаться к высокому импедансу, если модуль будет работать правильным. Внимание: ■ При использовании функции тестирования основная цепь должна быть отсечена, чтобы не поток остаточного тока. ■ При использовании этой функции PIN -контакта следуйте рисунке временной диаграммы
3	X6-out	■ Если остаточный ток превышает предварительно установленное значение DC TripPling (для этого модуля обычно 4,5 MADC), этот выход находится в состоянии с высоким импедансом ■ Когда общий остаточный ток R.M.S превышает предварительно установленную полную трипропрокат, эта мощность находится в состоянии высокого импеданса ■ Когда происходит система системы, этот выход находится в состоянии с высоким импедансом ■ Для других нормальных условий этот выход находится в низком уровне (GND)
4	X20-out	■ Если остаточный ток превышает предварительно установленное значение отключения на все тока (для чистого AC обычно 17,8 MAAC), этот выход находится в состоянии высокого импеданса ■ Когда происходит система системы, этот выход находится в состоянии с высоким импедансом ■ Для других нормальных условий этот выход находится в низком уровне (GND)
5	Гнездо	■ земля
6	Vdd	■ Источник питания модуля, стандартное напряжение 5VDC ■ Вход напряжения, необходимый в пределах 4,85 ~ 5,15 В постоянный ■ Ripple Power Power ≤ 150 мВ (Предполагается использовать схему LDO, для эталона IC LP2985A-50DB)
7	Шир	■ Указывание компонента остаточного тока постоянного тока с циклом с динамиком с 8 кГц ШИМ ■ Выходное разрешение = 3,33%/MADC от 0 ~ 30MADC ■ Точность около ± 0,5 мА
8	Северо -запад	■ Не используется

Электрические/надежность характеристики:

	Девчонка	Мин	Тип	Максимум	Единица
1	Первичный номинальный ток RMS (1PHASE / 3PHASE)		32	40	A
2	Напряжение снабжения	4.85	5	5.15	V
3	Температура эксплуатации окружающей среды	-40		+105	℃
4	Температура хранения окружающей среды	-20		+65	℃
5	Статическое энергопотребление			110	МВт
6	Электрический клиренс; первичный принцип	6.5			мм
7	Электрический клиренс; первичный второй	10			мм
8	Расстояние на ползучести; первичный примир	8			мм
9	Расстояние на ползучести; первичная школа	10			мм
10	Вход напряжения, низкий уровень	0		0.6	V
11	Вход напряжения, высокий уровень	4.2		5	V
12	Теоретическая жизнь дизайна	20			Год
13	Эксплуатационная высота			4000	m

Трип-ток (характеристики, связанные с остаточным током):

	Вал	Фрейк	Мин	Тип	Максимум	Единица
1	Атмосфера	50 Гц	15	17.8	20	магистр
2	А0	50 Гц	11	17	26	магистр
3	A90	50 Гц	10	18.5	27	магистр
4	A135	50 Гц	10	22.9	28	магистр
5	2pdc	-	3.5	5.0	7	магистр
6	3PDC	-	3.1	4.5	6.2	магистр
7	S-DC	-	3.0	4.5	6.0	магистр

Время поездки (характеристики, связанные с остаточным током):

	Вал	Фрейк	Текущий	Тип	Максимум	Единица
1	Атмосфера	50 Гц	30 мА	50	1000	РС
2	Атмосфера	50 Гц	60 мА	16	100	РС
3	Атмосфера	50 Гц	150 мА	15	60	РС
4	Атмосфера	50 Гц	5a ~ 100a	8.5	60	РС
5	А0	-	42 мА	25	100	РС
6	А0	-	84ma	18	60	РС
7	А0	-	210 мА	10	60	РС
8	A0+DC	-	42ma+6madc	18	60	РС
9	A0+DC	-	84ma+6madc	15	60	РС
10	A0+DC	-	210 мА+6madc	15	60	РС
11	S-DC	-	6ma	48	1000	РС
12	S-DC	-	60 мА	16	100	РС
13	S-DC	-	300 мА	8.5	60	РС
14	2PDC/3PDC	-	60 мА	20	100	РС
15	2PDC/3PDC	-	120 мА	15	60	РС
16	2PDC/3PDC	-	300 мА	12	60	РС
17	2PDC/3PDC	-	5a ~ 100a	12	60	РС

Размер продукта (мм) ：

Диаграмма времени ：

■ T0 как время ожидания для стабилизации системы, T0 порядка 270 мс.

■ T1 как время ожидания, это предлагается T1 ≥ 100 мс.

■ T2 в качестве времени калибровки и самопротестирования, это предлагается 50 мс ≤ t2 ≤ 100 мс.

■ T3 как время ожидания для самопротестирования DC, T3≈ 200 мс, предлагается прочитать X6-OT после 300 мс.

■ T4 в качестве времени ожидания самопроверка AC, T4, 690 мс, предлагается прочитать X30-OT после 300 мс.

■ T5 как время индикации самопротестирования AC, T5 ≈ 1580 мс.

■ T6 в качестве времени индикации индикации DC, T6 ≈ 1090 мс.

Самопроверка

■ 2 Ведь на ZCT для генерации симуального остаточного тока DC

■ Используя VDD для генерации типичного значения = 6,53 MADC Смоделированный остаточный ток

■ Этот ток является наиболее ограниченным условием отключения, чтобы проверить, работает ли система правильно

Цифровой порог переворачивания:

■ Чтобы избежать колебаний сигнала, вывод сигнала отключения сигнала был установлен с порогом отключения и порогом восстановления

■ При отключении порога достиг ， связанный переворот x-out ， и когда ток уменьшается до порога восстановления , связанный переворот X-Out, обратно в состояние низкого уровня

■ устанавливается как 100% типичная стоимость отключения и устанавливается как 55% типичная стоимость отключения
