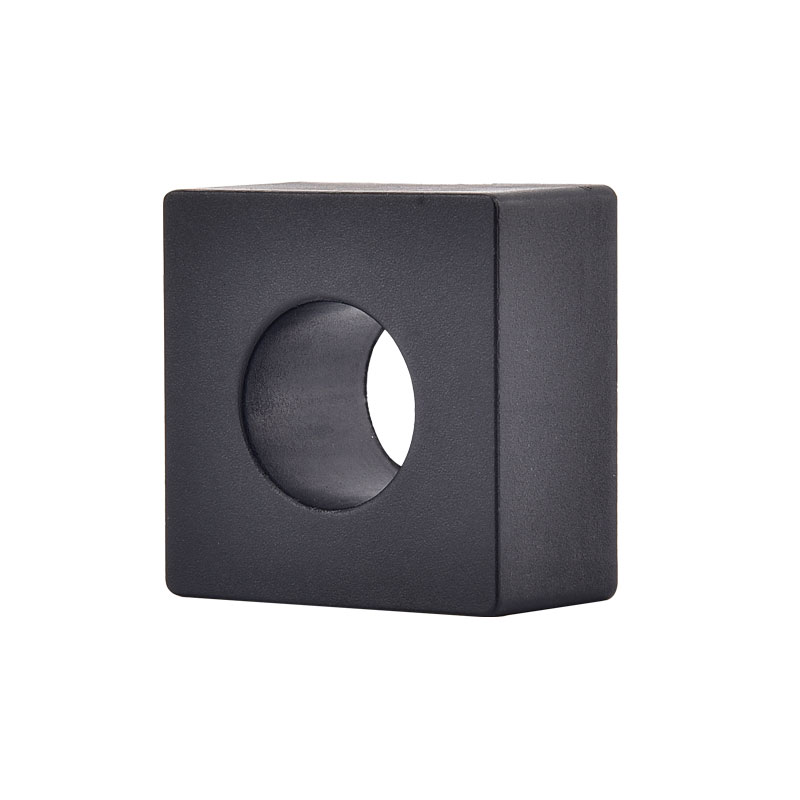

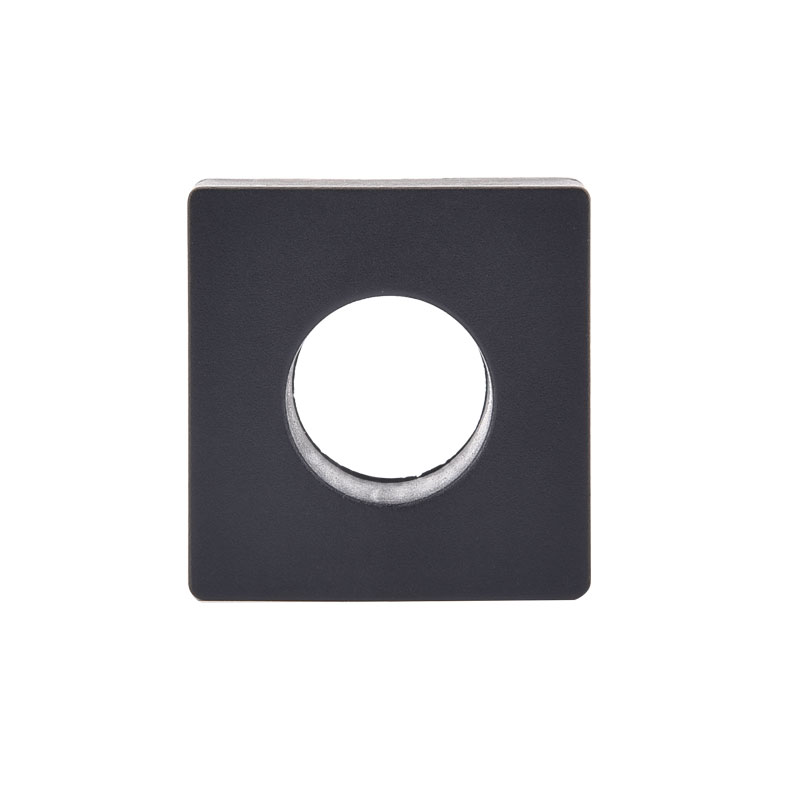

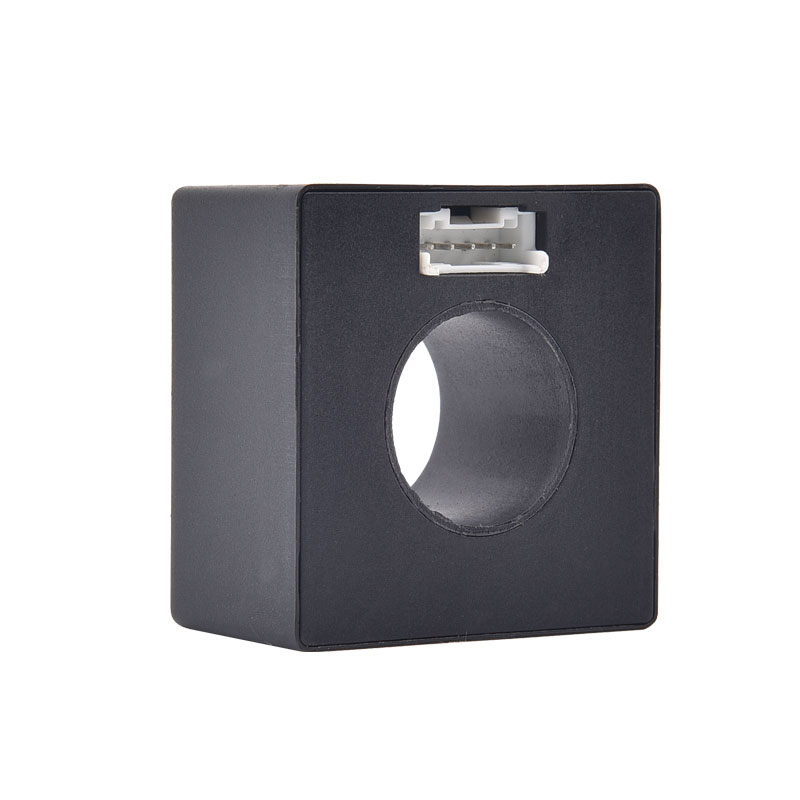

Высокий точный датчик утечки B-типа

Xinkong-это профессиональный производитель датчика и поставщика датчика утечки B-типа с высоким уровнем точного опыта. Высокий точный датчик утечки B-типа может соответствовать множеству приложений, если вы заинтересованы в наших качественных услугах, вы можете проконсультироваться с нами сейчас, и мы будем быстро обратиться к вам. Важной функцией безопасности этих устройств является монитор тока утечки всей системы от модулей питания против Земли. Дефектная система может стать опасной для людей или вызвать пожары. Прежде чем это зайти до сих пор, модули мощности должны быть отключены от сетки. Ток утечки содержит компоненты постоянного тока и переменного тока. Следовательно, необходим подразделение мониторинга AC/DC.

Отправить запрос

Описание продукта

Xinkong-это высокий точный производитель датчика и поставщика датчика утечки B-типа, известный для качественного обслуживания. Wenzhou Xinkong Import & Export Co., Ltd. - это инновационное предприятие, интегрирующее научные исследования, производство и продажи. Сеть продаж компании охватывает многие страны и регионы, такие как Европа и Юго -Восточная Азия, и ее качество продукта и услуги хорошо воспринимаются клиентами. Вы можете быть уверены, что купить у нас высокий точный датчик утечки B-типа.

Функции

■ Одиночная подача +5 В

■ Высокий и низкий уровень выхода

■ Функция самопротестирования

■ установлен на плате печатной платы

Приложения

■ Обнаружение разломов земли

■ Станция зарядки электромобилей

■ Обнаружение тока утечки преобразователя

Стандартный

■ Применимо для требований остаточного тока IEC 62752

■ Применимо для IEC 62955 Требования остаточного тока для RDC-MD

■ Компоненты, разработанные полным заполнением Rohs/

Обзор

Важной функцией безопасности этих устройств является монитор тока утечки всей системы от модулей силовых модулей против Земли. Дефектная система может стать опасной для людей или вызвать пожары. Прежде чем это зайти до сих пор, модули мощности должны быть отключены от сетки. Ток утечки содержит компоненты постоянного тока и переменного тока. Следовательно, необходим подразделение мониторинга AC/DC.

Модуль обнаружения остаточного тока серии XKCA широко применим, особенно на общественных зарядных станциях для электромобилей, электрических мотоциклов, электрических велосипедов, платы за зарядку и управления энергетикой. Он предлагает простое использование и легкую установку.

Типичная схема применения:

Определение штифта:

PIN -код	Символ	Тип булавки	Функции
1	Vdd	Власть	Питание модуля, стандартное напряжение 5VDC Вход на напряжение, необходимое для того, чтобы быть в пределах 4,85 ~ 5,15 В постоянного тока, возможность выходной мощности> 100 мА Расход питания ≤ 150 мВ
2	ПУТЕШЕСТВИЕ	ВЫХОД	Когда остаточный ток превышает порог, выходной уровень меняется снизу на высокое
3	Гнездо	Власть	Земля
4	Кал	ВХОД	Когда этот вывод будет проведен до 0 В. При использовании функции CAL основная схема должна быть отсечена, чтобы не поток остаточного тока.
5	ТЕСТ	ВХОД	Перед началом зарядки выполните имитационный тест на продукт через этот вывод, чтобы проверить, обычно ли продукт функционирует

Электрические/надежность характеристики:

	Девчонка	Мин	Тип	Максимум	Единица
1	Первичный номинальный ток RMS (1PHASE / 3PHASE)		32	80	A
2	Напряжение снабжения	4.85	5	5.15	V
3	Относительная влажность			95	%
4	Температура эксплуатации окружающей среды	-40		+105	℃
5	Температура хранения окружающей среды	-20		+65	℃
6	Энергопотребление			≤110	МВт
7	Вход/выход напряжения, низкий уровень	0		0.6	V
8	Вход/вывод напряжения, высокий уровень	4.2		5	V
9	Теоретическая жизнь дизайна		≧ 20		Год
10	Эксплуатационная высота			≤4000	m

Трип-ток (характеристики, связанные с остаточным током):

	Вал	Фрейк	Мин	Тип	Максимум	Единица
1	S-DC	-	3	4.5	6	магистр
2	2pdc	-	3.5	5	7	магистр
3	3PDC	-	3.1	4.5	6.2	магистр

Время поездки (характеристики, связанные с остаточным током):

	Вал	Фрейк	Текущий	Тип	Максимум	Единица
1	S-DC	-	6ma	100	1000	РС
2	S-DC	-	60 мА	50	300	РС
3	S-DC	-	200 мА	50	100	РС
4	2pdc	-	60 мА	50	300	РС
5	2pdc	-	200 мА	50	100	РС
6	3PDC	-	60 мА	50	300	РС
7	3PDC	-	200 мА	50	100	РС

Notrip-Time (характеристики, связанные с остаточным током):

	Вал	Фрейк	Текущий	Низкий уровень	Единица
1	Атмосфера	50 Гц	30 мА	∞	РС
2	Атмосфера	50 Гц	60 мА	300	РС
3	Атмосфера	50 Гц	150 мА	80	РС
4	Атмосфера	50 Гц	5A	80	РС

Размер продукта (мм) ：

Примечание: терминальные провода могут быть настроены.

Диаграмма времени ：

■ Скорость питания VDD ≤ 5 мс/В

■ T1 как время ожидания, это предлагается T1 ≥ 100 мс.

■ 50ms≤ t2≤100 мс, CAL PIN LOW TIME больше 50 мс, продукт начинает входить в нулевую фазу

■ T3≥500 мс и дождитесь завершения ноль

■ T4≈400 мс, а также тестовый сигнал Self-Test должен ждать, пока T3 не будет завершен, прежде чем его можно будет применить

■ Вывод штифта отключения высокая продолжительность tx = 100 мс (проверка функции самопротестирования)

■ ty = 100 мс-это штифт отключения высокий уровень выцветания (отключает проверку самопроверки)

Самопроверка

■ 2 Ведь на ZCT для генерации симуального остаточного тока DC
■ Используя VDD для генерации типичного значения = 6,53 MADC Смоделированный остаточный ток
■ Этот ток является наиболее ограниченным условием отключения, чтобы проверить, работает ли система правильно

Цифровой порог переворачивания:

■ Чтобы избежать колебаний сигнала, вывод сигнала отключения сигнала был установлен с порогом отключения и порогом восстановления

■ При достижении порога отключения， Связанный переворот x-out ， и когда ток уменьшается до порога восстановления , связанный переворот X-Out, обратно в состояние низкого уровня
