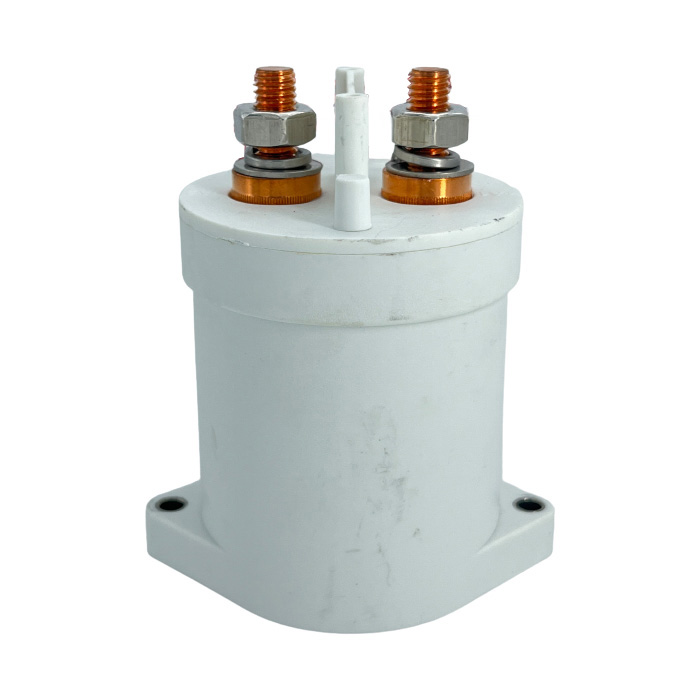

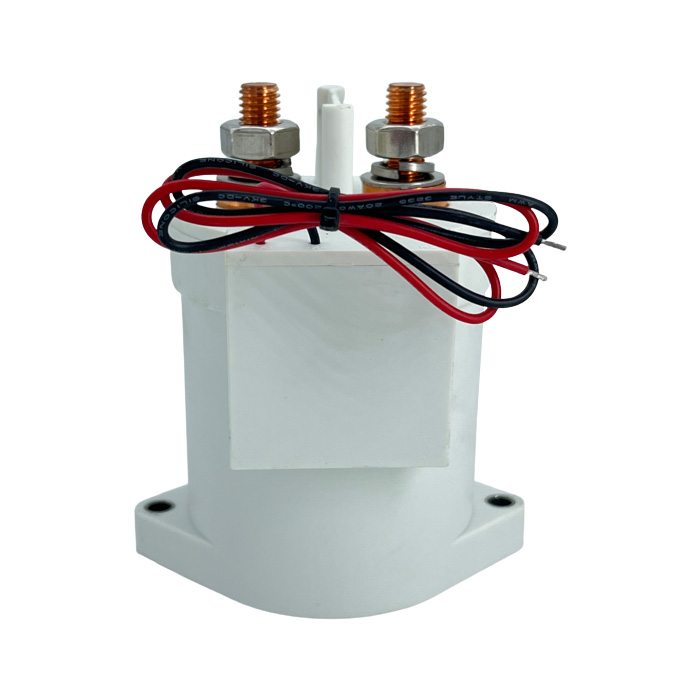

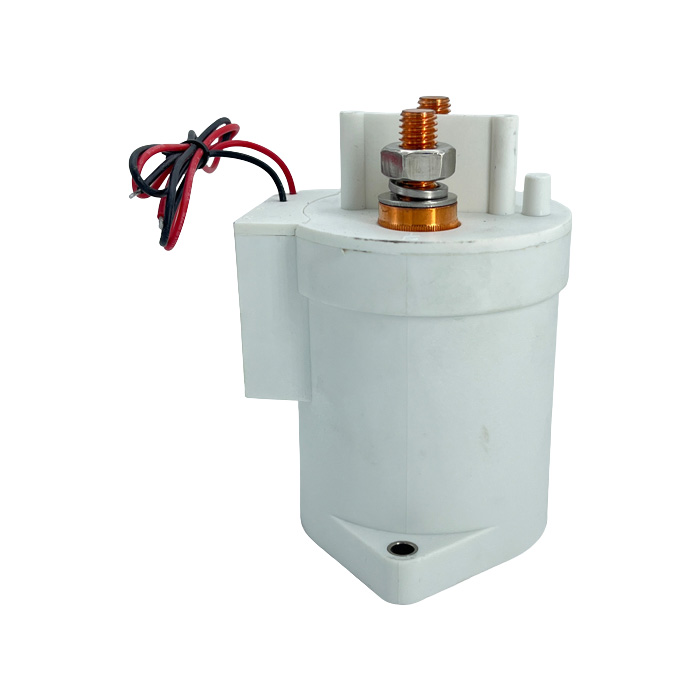

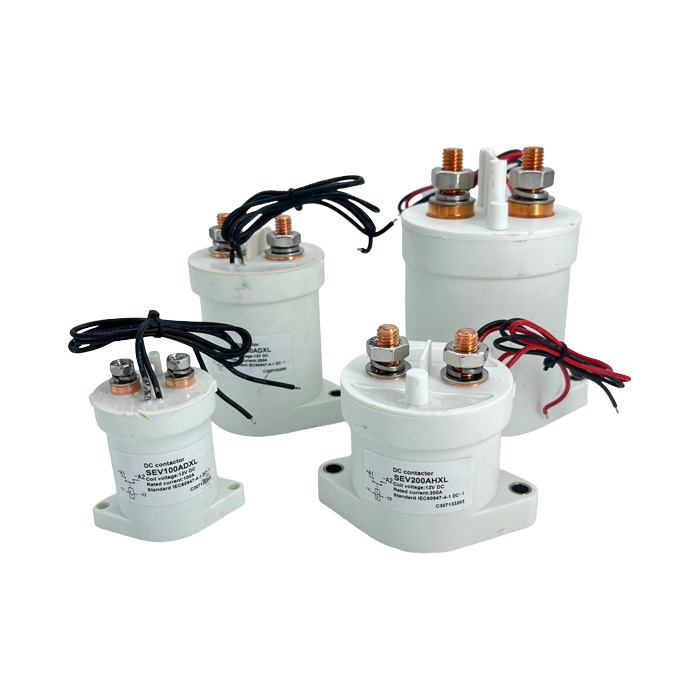

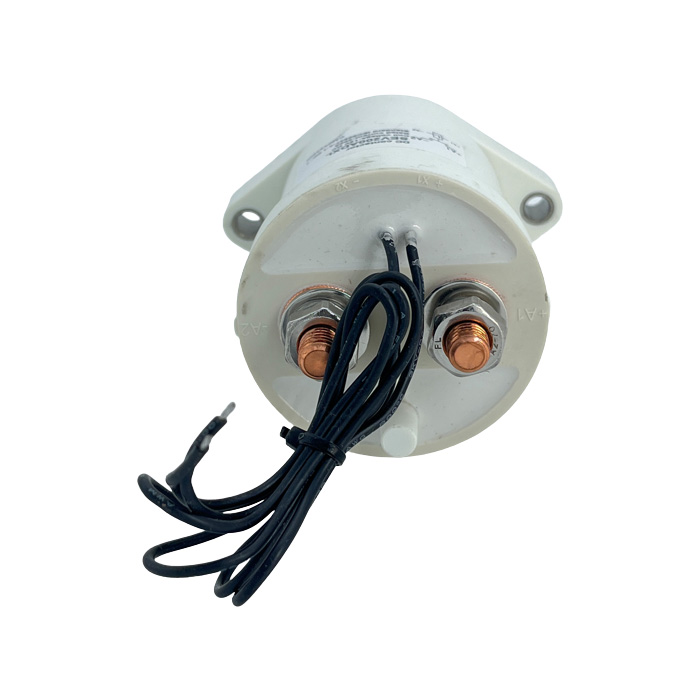

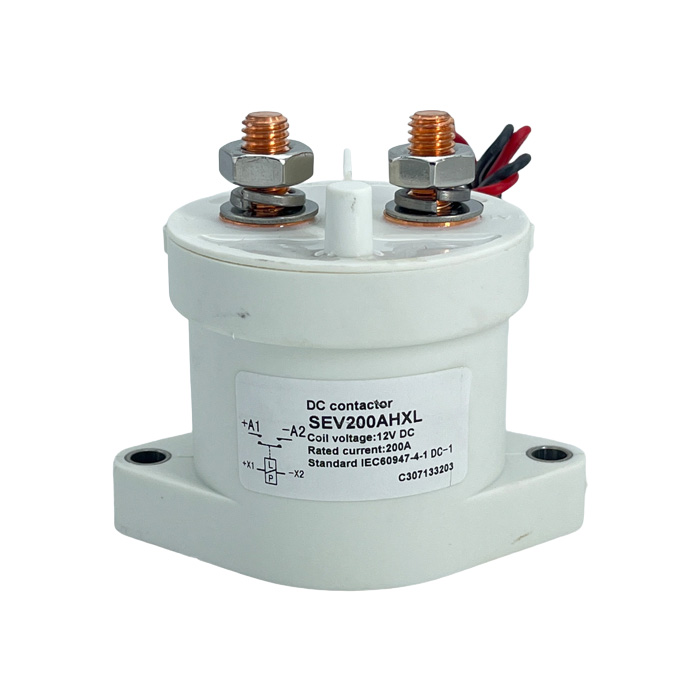

Контакторы постоянного тока для коммутации высокого напряжения

Форма обратной связи

1 НО(SPST-НО) или 1НЗ(SPST-NC)

Номинальное напряжение катушки (В постоянного тока)

6В,12В,24В,36В,48В,60В,72В,84В,120В,150В,220В и т. д.

Контактное напряжение (В постоянного тока)

5-1000В

Номинальный ток нагрузки контактной цепи (DC-1)

150А

Типичное падение напряжения на контактах на 100 А

≯80мВ

напряжение включения охлаждения при (20±5)℃ (В)

≯70%

падение напряжения при охлаждении при (20±5)℃(В)

≯35%,≮5%

Диапазон рабочего напряжения катушки 40 градусов Цельсия

0,8-1,2 мкс

Время отключения (нет контактов для открытия)

20 мс

Время втягивания (нет контактов для замыкания)

10 мс

подключить максимальное время дребезга контакта

10 мс

Отключите максимальное время дребезга контактов

7 мс

Изоляционное сопротивление

100 МОм

Электрическая сила сопротивления

50 Гц/60 Гц, 2200 В переменного тока, 1 минута

Типичные токи повреждения, которые могут быть разорваны

800 А/5 мс при 48 В постоянного тока

Мощность катушки (Вт)

4-10

Повышение температуры катушки (K)

≤35

Повышение температуры на выходе (K)

≤65

Электрическая жизнь

20000 раз

Механическая жизнь

300 тысяч раз

Спецификация работы

Непрерывный

Контактный материал

Сплав

Время пуска (макс.)

130 мс

Максимальный ток переключения

1000 А 320 В постоянного тока (более 1 раза)

Максимальная коммутируемая мощность

320кВт

Тип нагрузочного терминала

М5 Роуз

Тип клеммы катушки

Силиконовый провод квадратного сечения 0,3, длина 390 мм.

Номинальная нагрузка вспомогательного контакта (выбрать)

3А/30 В постоянного тока

Сертификация испытательной организации

КХЦ,КЭ,ФКК,РоХС
