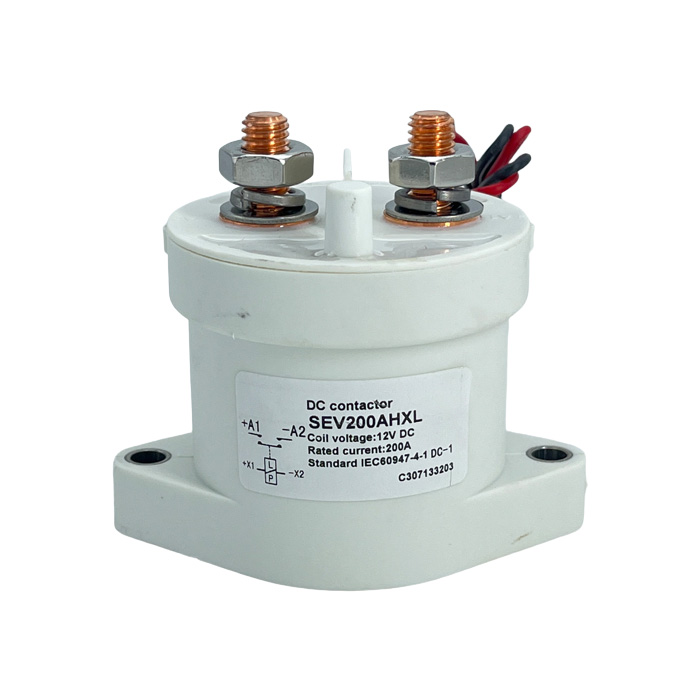

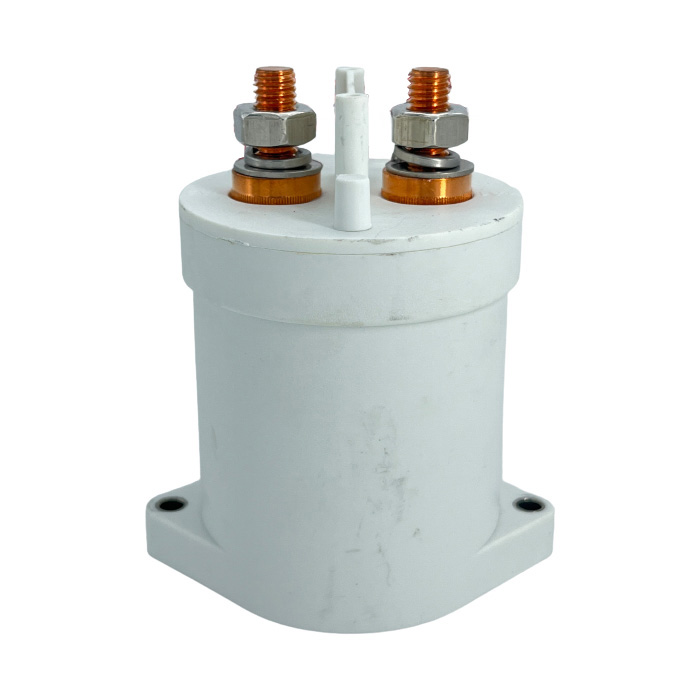

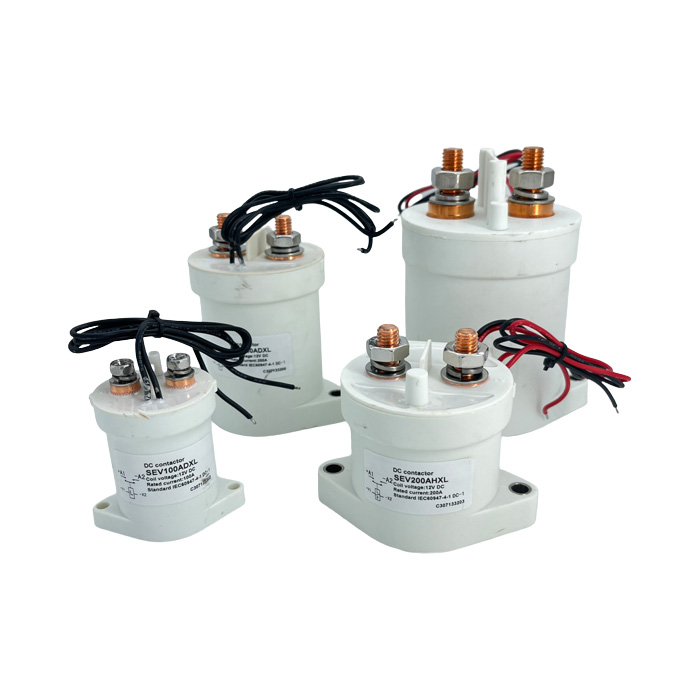

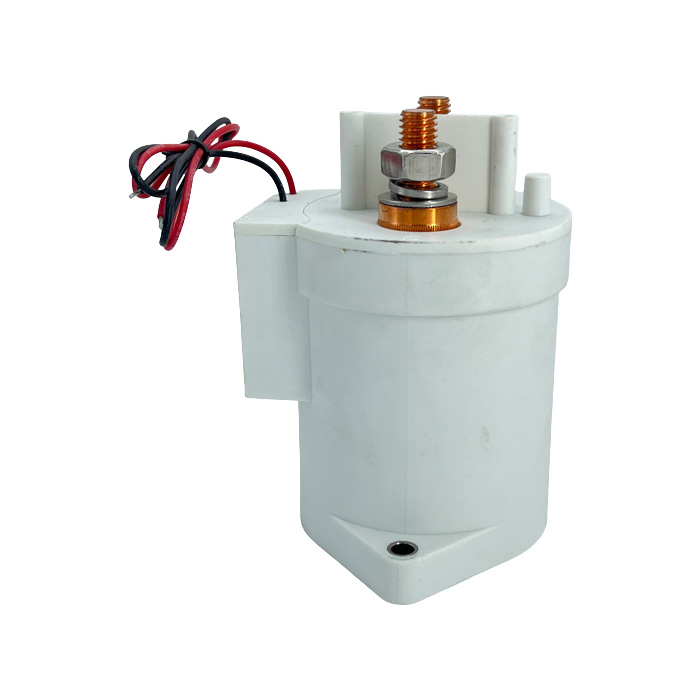

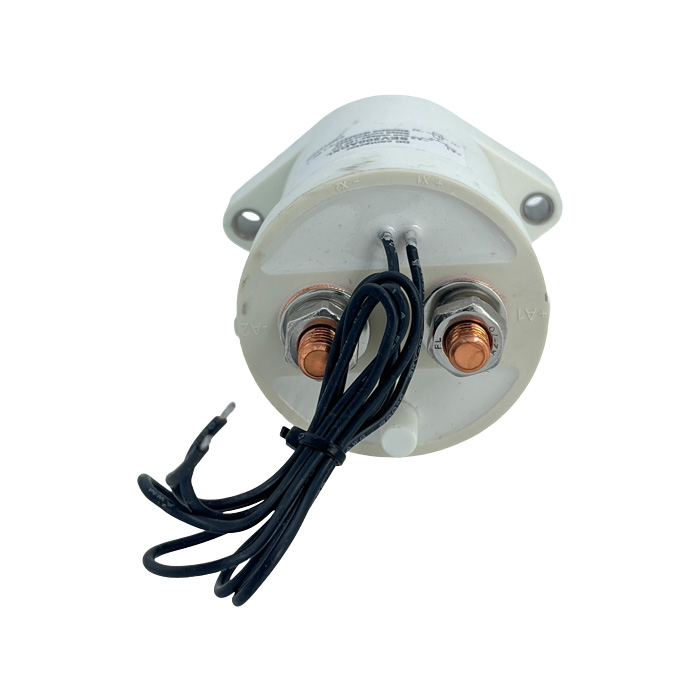

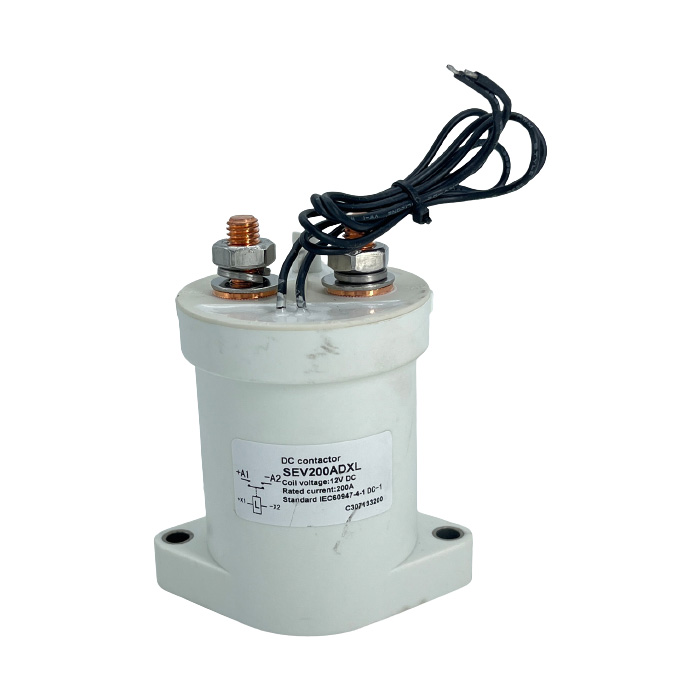

Контакторные реле высокого напряжения постоянного тока для электромобилей

Форма обратной связи

1 НО(SPST-НО) или 1НЗ(SPST-NC)

Номинальное напряжение катушки (В постоянного тока)

12-24 В, 36-48 В, 60-72 В, 9-36 В и т. д.

Контактное напряжение (В постоянного тока)

5-1000В

Номинальный ток нагрузки контактной цепи (DC-1)

200А

Типичное падение напряжения на контактах на 100 А

≯80мВ

напряжение включения охлаждения при (20±5)℃ (В)

≯70%

падение напряжения при охлаждении при (20±5)℃(В)

≯35%,≮5%

Диапазон рабочего напряжения катушки 40 градусов Цельсия

0,8-1,2 мкс

Время отключения (нет контактов для открытия)

80 мс

Время втягивания (нет контактов для замыкания)

20 мс

подключить максимальное время дребезга контакта

10 мс

Отключите максимальное время дребезга контактов

7 мс

Изоляционное сопротивление

100 МОм

Электрическая сила сопротивления

50 Гц/60 Гц, 2200 В переменного тока, 1 минута

Типичные токи повреждения, которые могут быть разорваны

1000 А/5 мс при 48 В постоянного тока

Мощность катушки (Вт)

Начало: 30-50, продолжение: 1,5-4.

Повышение температуры катушки (K)

≤15

Повышение температуры на выходе (K)

≤65

Электрическая жизнь

20000 раз

Механическая жизнь

300 тысяч раз

Спецификация работы

Непрерывный

Контактный материал

Сплав

Время пуска (макс.)

130 мс

Максимальный ток переключения

2000А 320 В постоянного тока (более 1 раза)

Максимальная коммутируемая мощность

640кВт

Тип нагрузочного терминала

М8 Роза

Тип клеммы катушки

Силиконовый провод квадратного сечения 0,3, длина 390 мм.

Номинальная нагрузка вспомогательного контакта (выбрать)

3А/30 В постоянного тока

Сертификация испытательной организации

КХЦ,КЭ,ФКК,РоХС
